2.5KW電磁加熱控制板的規格安裝及說明

        由于近幾年電磁加熱節能技術的興起，引起了我們眾多廣大人士對此項的關注，那么對于2.5KW電磁加熱控制板的規格安裝及說明，今天就由碧源達廠家來為各位朋友作下詳細的講解？2.5KW電磁加熱控制板具有集成化、智能化、安裝調試簡單方便，控制靈活的特點：

     一、 產品電氣規格

         1、額定電壓頻率：AC 220V / 50Hz

         2、電壓適應范圍：100V~260V

         3、額定功率：   2.5KW(功率可調節 20%-100%即：0.5-2.5KW 之間調節)


     二、 環境適應能力

         1、溫度：-20℃~50℃

         2、濕度：≤95%

     三、 基本性能概述

         1、電壓與功率特性：210-260V 恒定功率輸出，電熱轉換效率≥90%。

         2、IGBT 過熱保護溫度：90℃，工作頻率：10-30KHz ，高可靠半橋式串聯諧振回路。

         3、采用兩顆美國仙童60A大電流、1000V 高壓 IGBT，日本新電元整橋堆。

         4、基于 AVR 微控制器的高性能全數字鎖相自動跟蹤控制。

         5、數字化無級調節功率，強大的開放式應用平臺，用戶可以設置各種應用參數達到控制目的，可配電工編程顯示器或簡易控制操作面板。

         6、啟動時間〈1S， 瞬間過流保護時間≤2uS。

         7、采用工業元器件，100%經高溫老化測試，確保長期在50℃工業環境中 24 小 時可靠工作，支持 0-5V 或 4-20mA 輸入做 PID 調節功率，支持 0-100℃負載溫度檢測（精度達±1℃）。

         8、具有完全電氣隔離軟啟動加熱/停止模式，方便與溫控制器連接。

         9、當多個板子一起加熱時，軟啟動接口可以直接并聯使用（注意：上接上，下接 下，不要接反，接反了不能同時控制工作/停止！），可以實現一個溫控器同時 控制多個板子工作/停止，具     有 12V 和 24V 輸入啟動/停止模式，便于與固態繼電器控制接口（注意：當使用此功能時，軟啟動就要空著，需要把短接環拆除?。哂屑訜峋€圈短路、開路保護功能。

        10、在同一炮筒上，多達 30 個線圈同時工作而互不干擾，可以設置 1-255 天工作，計時完畢自動關閉，需輸入密碼方可以解除（出廠密 碼請咨詢廠家）。

        11、實物尺寸：長 190*寬 120*高 100（含風扇）。

        12、使用壽命：≥50000Hrs。

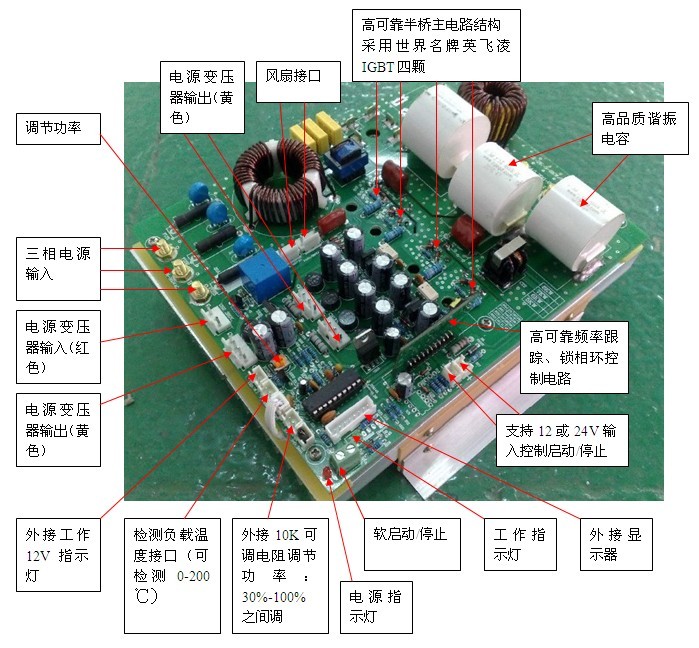

     四、系統接線說明

         1、板子上有三個指示燈，Power：電源指示燈，Work：為工作燈，Failure： 為故障燈。正常工作時 Power 和 Work 在亮。Failure 滅。當電路發生故障時 Failure 在指示燈閃亮，當 Work      工作燈在閃亮時，表示在檢測線圈。

         2、出廠時配套三個外接指示燈，供用戶把板子上的三個指示燈引到電箱外面。

         3、Soft Boot 此端子是用來啟動/停止的。當閉合時是工作的；當斷開時是停止的。（注意：出廠時 Soft Boot 此端子默認為閉合。采用軟啟動工作時，需把閉合跳 線拆除）。
         4、AC-L 和 AC-N 是 220V 電源輸入。

         5、OUT1 和 OUT2 是接加熱線圈。

         6、線圈安裝選擇：云母高溫線4mm2，長度約 17-20 米（第一次安裝時，請往最 長靠），保溫棉厚度約 15-25mm。

     五、安裝注意事項

         1、安裝固定控制板時，散熱器是帶電的，手和其它導電物體千萬不要碰到。

         2、為了安全，安裝外殼要可靠接地。

         3、注意板子的入風和出風情況，保證通風透氣。

         4、線圈的外接引線不要太長，一般每邊取 1-3 米左右，太長了，功率會達不到最佳 效果。

         5、當多個板子一起工作時，線圈與線圈的距離請要保持50mm以上，過近時會有 可能出現工作不正常，工作過程中出現“吱。。。吱。。?！甭暿钦５?。

         6、當多個板子一起工作時，線圈引線最好不要捆在一起，最好分開放置，并注意不 要進水。發現產品進水或者潮濕時，請停止使用，清理后方可以使用。

         7、請定期清理板子上和風扇上的灰塵，這樣會大大提高產品的壽命。

        以上關于2.5KW電池加熱控制板的規格安裝及說明就給大家總結到這里，最后提醒大家：產品安裝后能使注塑機加熱部份節電30%-80%之間，是注塑機、小型塑料機械設備節能改造加熱的理想首選產品哦！
